北京软件外包国际通用的流程图形态和程序：

开始(六角菱型)、过程(四方型)、决策(菱型)、终止(椭圆型)。在作管理业务流程图时，国际通用的形态：方框是流程的描述；菱形是检查、审批、审核（一般要有回路的）；椭圆一般用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一般是表示原定的程序；两边文件框式的一般是表示留下来的资料数据的存储。

程序流程图用于描述程序内部各种问题的解决方法、思路或算法。

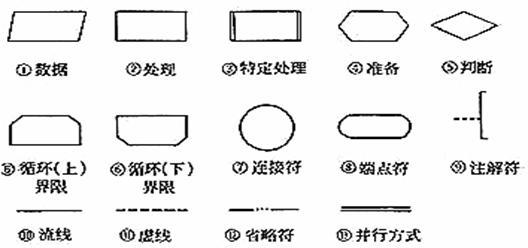

图1-1  标准程序流程图符号



1)  数据：平行四边形表示数据，其中可注明数据名、来源、用途或其它的文字说明。此符号并不限定数据的媒体。

2)  处理：矩形表示各种处理功能。例如，执行一个或一组特定的操作，从而使信息的值，信息形式或所在位置发生变化，或是确定对某一流向的选择。矩形内可注明处理名或其简要功能。

3)  特定处理：带有双纵边线的矩形表示已命名的特定处理。该处理为在另外地方已得到详细说明的一个操作或一组操作，便如子例行程序，模块。矩形内可注明特定处理名或其简要功能。

4)  准备：六边形符号表示准备。它表示修改一条指令或一组指令以影响随后的活动。例如，设置开关，修改变址寄存器，初始化例行程序。

5)  判断：菱形表示判断或开关。菱形内可注明判断的条件。它只有一个入口，但可以有若干个可供选择的出口，在对符号内定义各条件求值后，有一个且仅有一个出口被激活，求值结果可在表示出口路径的流线附近写出。

6)  循环界限：循环界限为去上角矩形或去下角矩形，分别表示循环的开始和循环的结束。一对符号内应注明同一循环标识符。可根据检验终止循环条件在循环的开始还是在循环的末尾，将其条件分别在上界限符内注明(如：当A>B)或在下界限符内注明(如：直到C<D)。图1-2给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示。

图1-2  两种循环表示

7)  连接符：圆表示连接符，用以表明转向流程图的它处，或从流程图它处转入。它是流线的断点。在图内注明某一标识符，表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定)

8)  端点符：扁圆形表示转向外部环境或从外部环境转入的端点符。例如，北京软件外包公司程序流程的起始或结束，数据的外部使用起点或终点。

9)  注解符：注解符由纵边线和虚线构成，用以标识注解的内容。虚线须连接到被注解的符号或符号组合上。注解的正文应靠近纵边线。请参看图1-3给出的注解符使用示例。

图1-3  注解符的使用

10)流线：直线表示控制流的流线。关于流线上表示流向的箭头，其使用方法见后面的约定。

11)虚线：虚线用于表明被注解的范围或连接被注解部分与注解正文，参看图1-3。

12)省略符：若流程图中有些部分无需给出符号的具体形式和数量，可用三点构成的省略符。省略符应夹在流线符号之中或流线符号之间，参看图1-4。

图1-4  省略符的使用

13)并行方式:

软件外包公司一对平行线表示同步进行两个或两个以上并行方式的操作。并行方式的示例如图1-5，图中在处理A完成后才能进行处理C、D和E。同样，处理F要等处理B、C、D完成以后进行。但处理C可以在处理D开始和(或)结束前开始和(或)结束。

图1-5  并行方式示例
